Protokoły testów szczelności zespołów kulowych zaworów

Zespoły kul zaworowych są krytycznymi elementami wielu przemysłowych systemów kontroli płynów. Prawidłowe badanie szczelności tych zespołów jest niezbędne, aby zagwarantować ich wydajność, bezpieczeństwo i trwałość. W tym artykule omówiono protokoły testów szczelności stosowane specjalnie do Zawór pływakowy kulowy o dużej wytrzymałości s, Zawór trójdrogowy i redukcyjne zawory kulowe , podkreślając kluczowe kwestie i metodologie zapewniające integralność w warunkach operacyjnych.

Zrozumienie zespołów kulek zaworów i ich zastosowań

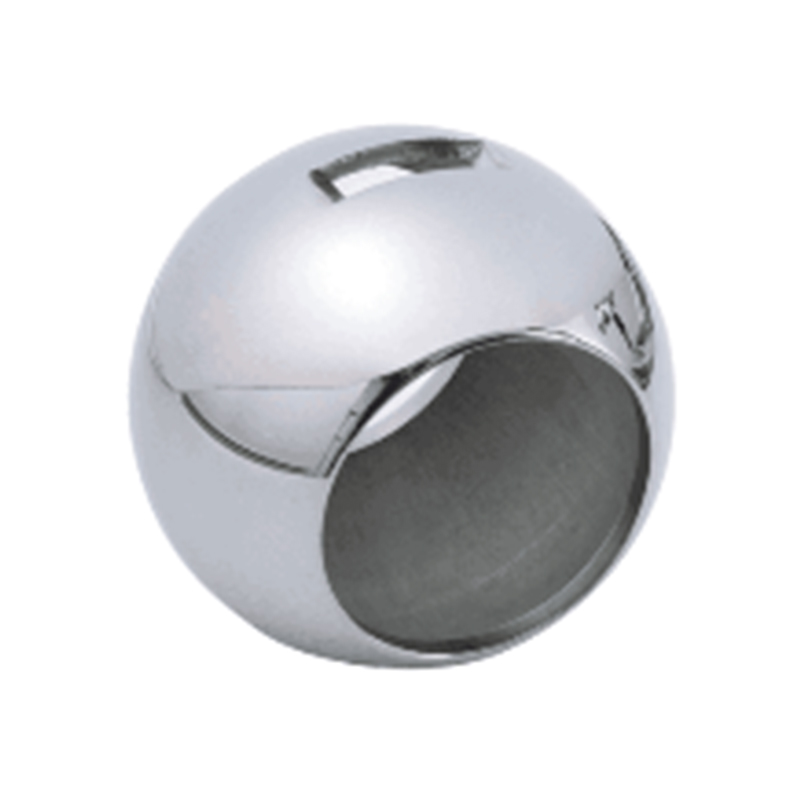

Zespoły kul zaworowych wykorzystują kulę kulistą z otworem, który obraca się w celu kontrolowania przepływu płynu. Ich konstrukcja pozwala na szybkie odcięcie, trwałość i wszechstronność w wielu zastosowaniach.

Kulowy zawór pływakowy o dużej wytrzymałości: Często używany do kontroli poziomu cieczy, zawór ten jest wyposażony w solidny pływak kulowy, który reguluje dopływ i odpływ płynu, reagując na zmiany poziomu płynu. Zwykle wymaga to dużej wytrzymałości i szczelnego uszczelnienia, aby uniknąć wycieków, które mogłyby spowodować zakłócenia procesu lub zagrożenie bezpieczeństwa.

Zawór trójdrogowy: Zawór ten ma trzy porty, które można skonfigurować tak, aby zmieniały kierunek lub mieszały strumienie przepływu. Konstrukcja złącza pozwala na łatwy montaż i demontaż, co jest cenne przy konserwacji i rekonfiguracji systemu. Testowanie szczelności zapewnia, że ​​wewnętrzne ścieżki zaworu pozostają odizolowane lub połączone zgodnie z wymaganiami, bez niezamierzonych wycieków.

Zawór kulowy redukcyjny: Zaprojektowany w celu zmniejszenia natężenia przepływu lub ciśnienia, zawór ten ma mniejszą średnicę w porównaniu z rurociągiem, co pozwala precyzyjnie kontrolować przepływ. Testowanie szczelności ma kluczowe znaczenie dla tego zaworu, aby utrzymać ciśnienie w układzie i uniknąć strat, które mogą zagrozić kontroli procesu.

Znaczenie testów szczelności w zespołach kulowych zaworów

Wyciek w zespołach kulek zaworów może powodować:

Utrata płynów procesowych, zwiększenie kosztów operacyjnych

Zanieczyszczenie środowiska następuje w przypadku wycieku niebezpiecznych cieczy

Spada ciśnienie w systemie, wpływając na wydajność procesu

Zagrożenia bezpieczeństwa spowodowane niekontrolowanym uwolnieniem płynu

Biorąc pod uwagę te ryzyko, niezbędne są niezawodne protokoły testów szczelności, aby zidentyfikować defekty, takie jak uszkodzenie uszczelnienia, porowatość materiału, nieprawidłowy montaż lub niedoskonałości powierzchni.

Typowe metody badania szczelności zespołów kulowych zaworów

1. Testy hydrostatyczne

Test hydrostatyczny polega na poddaniu zaworu działaniu cieczy (zwykle wody) pod określonym ciśnieniem w celu sprawdzenia integralności zespołu kulki zaworu pod wpływem naprężenia. Ta metoda jest skuteczna w wykrywaniu nieszczelności, które mogą wystąpić na skutek wad uszczelek lub błędów montażowych.

Procedura: Zawór zamyka się i do jednego lub większej liczby portów przykłada się ciśnienie. Zespół jest monitorowany pod kątem spadków ciśnienia lub widocznych wycieków.

Uwagi: W przypadku kulowych zaworów pływakowych o dużej wytrzymałości test musi symulować poziomy i ciśnienia płynu roboczego, aby upewnić się, że mechanizm pływakowy nie przecieka ani nie zatyka się.

2. Testy pneumatyczne

Pneumatyczne badanie szczelności wykorzystuje sprężone powietrze lub gaz obojętny do wykrywania wycieków, często w połączeniu z roztworem mydła lub czujnikami elektronicznymi w celu zlokalizowania uciekającego powietrza.

Procedura: Zawór uszczelnia się i poddaje działaniu gazu. W celu wykrycia pęcherzyków wskazujących na nieszczelności stosuje się zewnętrznie roztwór mydła, a w celu dokładniejszego pomiaru stosuje się detektory ultradźwiękowe.

Zastosowanie: Testy pneumatyczne są odpowiednie dla zaworów trójdrogowych, szczególnie w fazie montażu i konserwacji, gdzie potrzebne jest szybkie testowanie bez zanieczyszczenia cieczy.

3. Spektrometria mas helu

Ta zaawansowana metoda wykrywa drobne nieszczelności poprzez wypełnienie wnęki zaworu helem i użycie spektrometru mas do wykrycia helu wydobywającego się z zespołu.

Zastosowanie: Często stosowany do krytycznych zaworów kulowych redukcyjnych w instalacjach, w których nawet bardzo małe wycieki mogą być szkodliwe.

Korzyści: Zapewnia bardzo czułe wykrywanie, nie powodując uszkodzenia zaworu ani jego elementów.

Specyficzne protokoły dla różnych typów zaworów

Zawór pływakowy kulowy o dużej wytrzymałości

Przeprowadzić próby hydrostatyczne przy ciśnieniach odzwierciedlających obciążenia eksploatacyjne.

Sprawdź mobilność kulki pływakowej i skuteczność uszczelnienia przy różnych gęstościach cieczy.

Po sprawdzeniu uszczelek sprawdzić wzrokowo pod kątem oznak degradacji materiału.

Zawór trójdrogowy

Preferowane są próby pneumatyczne ze względu na łatwość dostępu i montażu.

Przetestuj wszystkie porty osobno i w połączeniu, aby zapewnić prawidłowe ścieżki przepływu.

Upewnij się, że złącza są szczelne i wytrzymują cykle demontażu i ponownego montażu bez wycieków.

Zawór kulowy redukcyjny

Do wykrywania wycieków z dużą czułością należy stosować spektrometrię mas z helem.

Przeprowadzić testy hydrostatyczne, aby sprawdzić integralność ciśnienia.

Dokładnie sprawdź otwór i połączenie kuli, ponieważ źle dobrany rozmiar może spowodować wyciek.

Idealne praktyki w zakresie sprawdzania szczelności zespołów kulowych zaworów

Kontrola przed testem: Przed testem upewnij się, że zawory są czyste, wolne od zanieczyszczeń i prawidłowo zmontowane.

Kontrole środowiskowe: Przeprowadź testy w środowiskach o kontrolowanej temperaturze, aby zapobiec wpływowi rozszerzania lub kurczenia się materiału na wyniki.

Dokumentacja: Skrupulatnie zapisuj ciśnienia testowe, czas trwania i wyniki w celu zapewnienia identyfikowalności i kontroli jakości.

Regularna konserwacja: Testowanie szczelności powinno stanowić część rutynowych harmonogramów konserwacji, szczególnie w przypadku zaworów używanych w zastosowaniach krytycznych.

Zgodność materiałowa: Wybierz media testowe kompatybilne z materiałami zaworu, aby uniknąć korozji lub pęcznienia, które mogłyby maskować defekty.

Skuteczne protokoły testów szczelności są niezbędne do utrzymania niezawodności zespołów kulowych zaworów, szczególnie w przypadku kulowych zaworów pływakowych o dużej wytrzymałości, zaworów trójdrogowych i redukcyjnych zaworów kulowych. Stosując odpowiednie metody testowania, takie jak hydrostatyczna, pneumatyczna i helowa spektrometria mas, producenci i użytkownicy mogą wcześnie wykryć wycieki, zapewniając bezpieczeństwo operacyjne i wydajność. Regularne i dokładne testy szczelności zabezpieczają działanie tych zaworów i wspierają integralność systemów kontroli płynów w różnych gałęziach przemysłu.
