Zrozumienie dynamiki przepływu precyzyjnych kulek zaworów

W świecie kontroli płynów precyzja i inżynieria elementów zaworów odgrywają kluczową rolę w określaniu wydajności i niezawodności systemu. Wśród tych elementów kula zaworu — szczególnie w zastosowaniach takich jak zawór kulowy trzpienia , przemysłowy zawór kulowy i wielozadaniowy zawór kulowy — jest niezbędny do zapewnienia spójnej kontroli przepływu, regulacji ciśnienia i trwałości operacyjnej. W tym artykule zbadano, w jaki sposób precyzyjne kulki zaworów wpływają na dynamikę przepływu, w jaki sposób producenci utrzymują jakość i w jaki sposób różne typy zaworów wykorzystują te kulki, aby spełnić wymagania specyficzne dla branży.

Rola precyzyjnych kulek zaworowych w dynamice przepływu

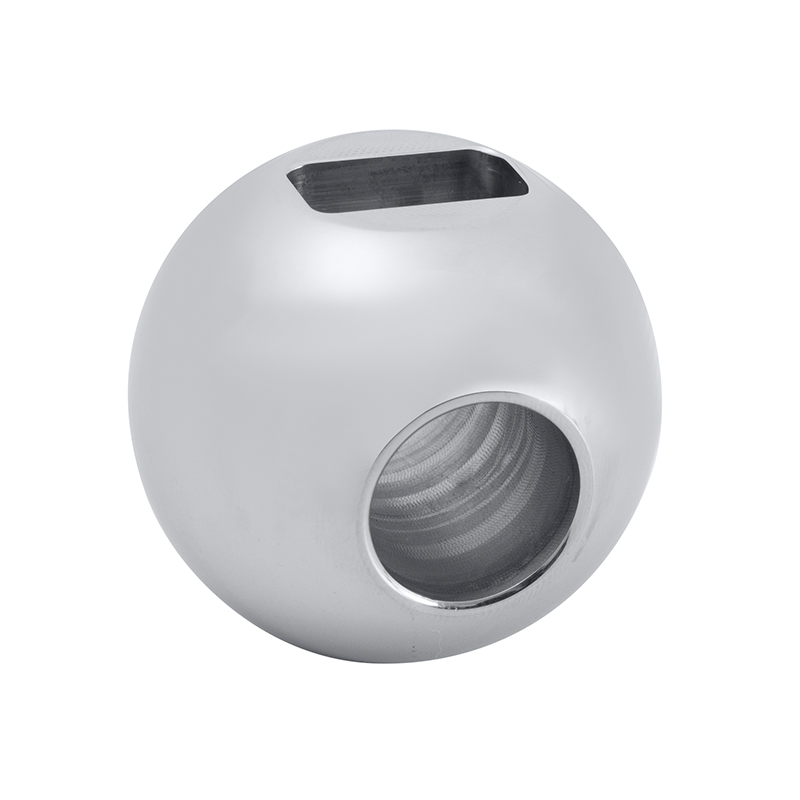

Kula zaworu, zwykle wykonana ze stali nierdzewnej lub specjalistycznych stopów, pełni funkcję elementu uszczelniającego rdzeń i kontrolującego przepływ w zaworze kulowym. Jego kulista konstrukcja w połączeniu z centralnym otworem umożliwia lub ogranicza przepływ płynu w zależności od orientacji kuli. W pozycji zamkniętej pełna strona kuli blokuje przepływ, natomiast w pozycji otwartej otwór jest zrównany z rurociągiem, umożliwiając przepływ.

Kiedy rozważa się dynamikę płynów, kluczowa jest precyzja. Okrągłość kuli, wykończenie powierzchni i średnica otworu bezpośrednio wpływają na natężenie przepływu, spadek ciśnienia i turbulencje w korpusie zaworu. Nawet drobne niedoskonałości kształtu kuli mogą prowadzić do nierównomiernego przepływu, kawitacji lub przedwczesnego zużycia. Dlatego producent przemysłowych zaworów kulowych s przywiązują dużą wagę do tolerancji, obróbki powierzchni i konsystencji materiałów podczas procesu produkcyjnego.

Zachowanie przepływu w zaworach kulowych z trzpieniem

Zawór kulowy z trzpieniem składa się z kuli z dołączonym trzpieniem, który łączy się z uchwytem lub siłownikiem. Po obróceniu trzpień obraca kulę, otwierając lub zamykając zawór. Pod względem dynamiki przepływu zawory kulowe z trzpieniem oferują możliwość szybkiego odcięcia i stosunkowo niski spadek ciśnienia w pozycji otwartej. Jednakże połączenie trzpienia z kulą stwarza pewne wyzwania projektowe, szczególnie w zakresie przenoszenia momentu obrotowego i integralności uszczelnienia wokół obszaru trzpienia.

Precyzyjna obróbka kuli zaworu zapewnia płynność obrotu przy jednoczesnym zachowaniu skutecznego uszczelnienia. Jest to szczególnie ważne w zastosowaniach wymagających dużej liczby cykli lub w środowiskach o częstych wahaniach temperatury. Dobrze obrobiony zawór kulowy z trzpieniem zapewnia przewidywalną charakterystykę przepływu przy małych turbulencjach i wyciekach.

W niektórych zastosowaniach, szczególnie w branżach takich jak ropa i gaz lub przetwórstwo chemiczne, zachowanie przepływu musi pozostać stabilne przy zmieniających się ciśnieniach i temperaturach. Producenci często stosują materiały odporne na rozszerzalność cieplną i korozję, a jednocześnie stosują konstrukcje kulowe, które powodują mniejsze zakłócenia przepływu.

Projekty zaworów wielodrogowych i kierunek przepływu

Sposób działania zaworu kulowego — często określanego jako zawór trójdrogowy lub czterodrogowy — opiera się na podstawowych zasadach standardowego zaworu kulowego i stosuje je w bardziej złożonych systemach rurociągów. Na przykład w zaworze trójdrogowym kula ma otwór w kształcie litery L lub T, co pozwala na wiele ścieżek przepływu. Przepływ można kierować różnymi drogami, w zależności od tego, jak obraca się kula.

W tych konfiguracjach dynamika przepływu staje się bardziej złożona. Ostre zmiany kierunku mogą prowadzić do utraty ciśnienia lub ścinania płynu, jeśli nie są dokładnie kontrolowane. Precyzja w konstrukcji kulki i wyrównaniu otworu jest niezbędna do zarządzania tymi zmianami. Kule zaworów w zaworach kulowych przelotowych muszą spełniać rygorystyczne tolerancje geometryczne, aby zapewnić prawidłowe ustawienie wszystkich portów oraz aby zmiany kierunku przepływu były czyste i wydajne.

Ten typ zaworu jest powszechnie stosowany w zastosowaniach mieszających i rozdzielających, gdzie wiele wejść i wyjść przepływu musi być zarządzanych w jednym korpusie zaworu. Z tego powodu kulki zaworów wielodrogowych są często większe i wymagają dodatkowych procesów obróbki, w tym formowania wgłębień, dopasowywania gniazd i nakładania powłok zmniejszających tarcie.

Precyzja i gwarancja jakości od producentów przemysłowych zaworów kulowych

Producenci przemysłowych zaworów kulowych poczynili znaczne inwestycje w technologie obróbki i metody kontroli, aby zachować spójność produkcji kul zaworowych. Współrzędnościowe maszyny pomiarowe (CMM), testery chropowatości powierzchni i systemy testowania szczelności są stosowane w celu zapewnienia, że ​​kule zaworów spełniają rygorystyczne normy wydajności.

Od wyboru surowców po montaż końcowy, każdy etap produkcji ma na celu wyeliminowanie zmiennych, które mogą wpływać na dynamikę przepływu. Obejmuje to monitorowanie koncentryczności, okrągłości i integralności powierzchni kulki. Można zastosować specjalne powłoki, takie jak chromowanie, PTFE lub powłoki ceramiczne, aby poprawić odporność na zużycie i płynność.

Oprócz precyzji ważna jest identyfikowalność i dokumentacja. Producenci często dostarczają szczegółowe raporty dotyczące właściwości materiałów, kontroli wymiarów i wyników testów, szczególnie w przypadku zastosowań krytycznych w sektorach energetycznym, chemicznym i uzdatniania wody.

Zrozumienie dynamiki przepływu precyzyjnych kulek zaworów jest niezbędne dla inżynierów i specjalistów ds. zaopatrzenia zajmujących się systemami kontroli płynów. Niezależnie od tego, czy jest to zawór kulowy z trzpieniem przeznaczony do prostego odcięcia, wielodrogowy zawór kulowy używany do złożonego sterowania kierunkiem, czy standardowy przemysłowy zawór kulowy do zastosowań ogólnych, jakość i konstrukcja kuli zaworu mają znaczący wpływ na wydajność.

Koncentrując się na dokładności, obróbce powierzchni i projektowaniu dostosowanym do konkretnego zastosowania, producenci przyczyniają się do bezpiecznego i wydajnego działania systemów przepływowych w wielu gałęziach przemysłu. Ponieważ wymagania dotyczące kontroli płynów stają się coraz bardziej rygorystyczne, precyzyjne kulki zaworów będą w dalszym ciągu stanowić kamień węgielny niezawodnej technologii zaworów.
