Kupujący zawory przemysłowe często skupiają się w pierwszej kolejności na rozmiarze nominalnym, klasie ciśnienia i materiale przy zakupie komponentów zamiennych lub OEM. Jednak kula zaworu musi również pasować do konstrukcji zaworu, metody uszczelniania, charakterystyki przepływu i środowiska pracy. Odpowiednio dobrany Twarda kula uszczelniająca może zapewnić stabilne uszczelnienie w zastosowaniach, w których temperatura, ciśnienie, media ścierne lub wielokrotna praca stawiają dodatkowe wymagania zaworowi. Dla inżynierów i zespołów zakupowych kluczem jest ocena kompletnego zastosowania przed wyborem kulki zaworu, a nie traktowanie każdego elementu z twardą uszczelką jako wymiennego.
Zacznij od struktury zaworu
Pierwszym krokiem jest określenie działania kuli wewnątrz zaworu. Zawory kulowe pływające i stałe mają różne układy konstrukcyjne i warunki obciążenia, dlatego ich kule nie powinny być wybierane wyłącznie na podstawie średnicy zewnętrznej.

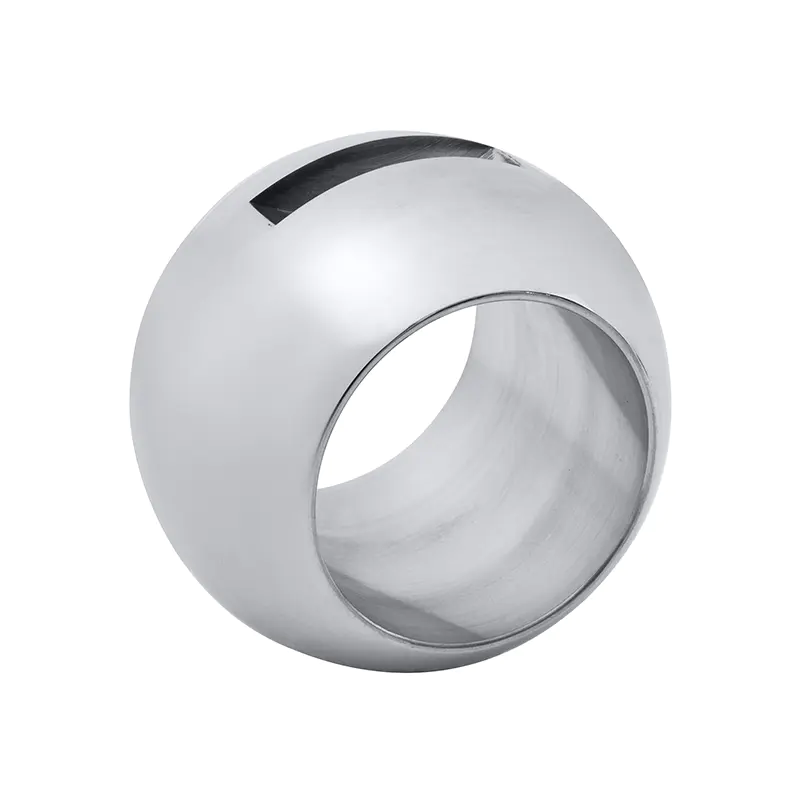

Stałe kulki zaworów są powszechnie stosowane w konstrukcjach zaworów, w których kula jest podtrzymywana przez system czopa, podczas gdy kule pływające opierają się na kontrolowanym ruchu w kierunku gniazda, aby zachować szczelność. Konstrukcje trójdrogowe, w kształcie litery L i V wprowadzają dodatkowe wymagania dotyczące kierunku przepływu lub regulacji.
W przypadku projektów OEM dostarczenie oryginalnego rysunku, próbki, modelu zaworu lub szczegółowych wymagań wymiarowych może pomóc producentowi w określeniu odpowiedniej konstrukcji kuli przed rozpoczęciem produkcji.
Dopasuj piłkę do medium
Medium robocze to kolejny ważny czynnik wyboru. Czysta woda, gaz ziemny, płyny chemiczne, szlam i płyny zawierające zawieszone cząstki mogą stawiać bardzo różne wymagania powierzchniom uszczelniającym.
Inżynierowie powinni rozważyć:
- Charakterystyka korozyjna ośrodka
- Obecność cząstek ściernych
- Lepkość płynu
- Temperatura robocza
- Ciśnienie i wahania ciśnienia
- Częstotliwość pracy zaworu
Na przykład kula przeznaczona do czystego płynu procesowego może wymagać innego materiału lub obróbki powierzchni niż ta stosowana w systemie zawierającym cząstki ścierne. Należy zatem opracować prawidłową specyfikację w oparciu o rzeczywiste warunki świadczenia usług.
Wybierz obróbkę powierzchni zgodnie z warunkami zużycia
Skuteczność twardego uszczelnienia zależy nie tylko od materiału podstawowego, ale także od stanu powierzchni roboczej. Można rozważyć różne metody obróbki powierzchni w zależności od wymaganej kombinacji twardości, odporności na zużycie, odporności na korozję i kompatybilności uszczelniającej.
Boshi oferuje opcje inżynierii powierzchni, w tym ENP, STL, Ni60, powlekanie WC, napawanie, natryskiwanie termiczne i polerowanie lustrzane dla różnych wymagań dotyczących kul zaworowych.
Celem obróbki powierzchni nie jest jedynie zwiększenie twardości. Obróbka musi również pozostać zgodna z gniazdem zaworu i utrzymywać wymaganą geometrię po obróbce.
Nie ignoruj kombinacji kuli i siedziska
Kula zaworu nie może być oceniana niezależnie od współpracującego z nią gniazda. Te dwa elementy tworzą rzeczywistą powierzchnię uszczelniającą, zatem ich geometrię, wykończenie powierzchni, twardość i kompatybilność materiałową należy rozpatrywać łącznie.
Nieodpowiednia kombinacja może zwiększyć tarcie lub moment roboczy, natomiast nierówny kontakt może wpłynąć na stabilność uszczelnienia. W przypadku zaworów zautomatyzowanych czynniki te mogą również wpływać na dobór siłownika i reakcję roboczą.
Z tego powodu zespoły zakupowe powinny dostarczyć jak najwięcej informacji na temat kompletnego zespołu zaworu, prosząc o indywidualną wycenę kul.
Precyzja ma znaczenie w przypadku części zamiennych OEM
Projekty wymiany mogą stać się skomplikowane, jeśli oryginalny zawór wykorzystuje niestandardową konstrukcję kulową. Nawet jeśli nominalny rozmiar zaworu jest identyczny, różnice w konfiguracji otworu, styku trzpienia, geometrii rowka, wymiarach kulistych lub konstrukcji montażowej mogą uniemożliwić prawidłowe dopasowanie standardowego elementu.
Proces produkcyjny oparty na rysunkach umożliwia odtworzenie tych szczegółów zgodnie z wymaganiami technicznymi klienta. Zhejiang Boshi Valve Technology Co., Ltd. wspiera zindywidualizowaną produkcję kul zaworowych w oparciu o rysunki klientów oraz zapewnia obróbkę CNC i możliwości precyzyjnego szlifowania specjalistycznych geometrii.
Inspekcja powinna odzwierciedlać cechy krytyczne
W przypadku niestandardowych kul zaworowych kontrola jakości musi koncentrować się na wymiarach i cechach, które bezpośrednio wpływają na montaż i uszczelnienie. W zależności od wymagań projektu kontrola może obejmować dokładność wymiarową, okrągłość, chropowatość powierzchni, twardość i weryfikację materiału.
Możliwości produkcyjne i kontrolne firmy Boshi obejmują obróbkę CNC, precyzyjne szlifowanie, współrzędnościowy sprzęt pomiarowy, badanie okrągłości, spektrometry i sprzęt do badania twardości. Możliwości te wspierają kontrolowaną produkcję od przygotowania materiału po kontrolę końcową.
Dlaczego nabywcy OEM powinni współpracować bezpośrednio z Fabryka Kulek Zaworowych
Dla producentów zaworów i zespołów zajmujących się konserwacją przemysłową wybór dostawcy zdolnego do realizacji projektów niestandardowych może uprościć komunikację i ograniczyć niepotrzebne zmiany podczas produkcji. Zhejiang Boshi Valve Technology Co., Ltd. , założona w 2005 roku, integruje projektowanie, produkcję, sprzedaż i serwis, z wewnętrznymi możliwościami obejmującymi kucie i prasowanie, walcowanie i spawanie blach stalowych, formowanie rur bez szwu, obróbkę CNC i produkcję kulek zaworowych.
Jako doświadczona fabryka kul zaworowych, Boshi obsługuje niestandardowe wymiary, struktury przepływu, materiały, obróbkę powierzchni, prototypy, produkcję w małych partiach i produkcję masową. W przypadku kupujących oceniających kulkę z twardą uszczelką omówienie konstrukcji zaworu, medium roboczego, warunków ciśnienia i temperatury, konfiguracji gniazda oraz rysunków technicznych z producentem może prowadzić do bardziej odpowiedniej specyfikacji komponentów i płynniejszego procesu pozyskiwania OEM.
